KPI-Center电能质量监测管理系统
    发布时间: 2021-10-15 09:39

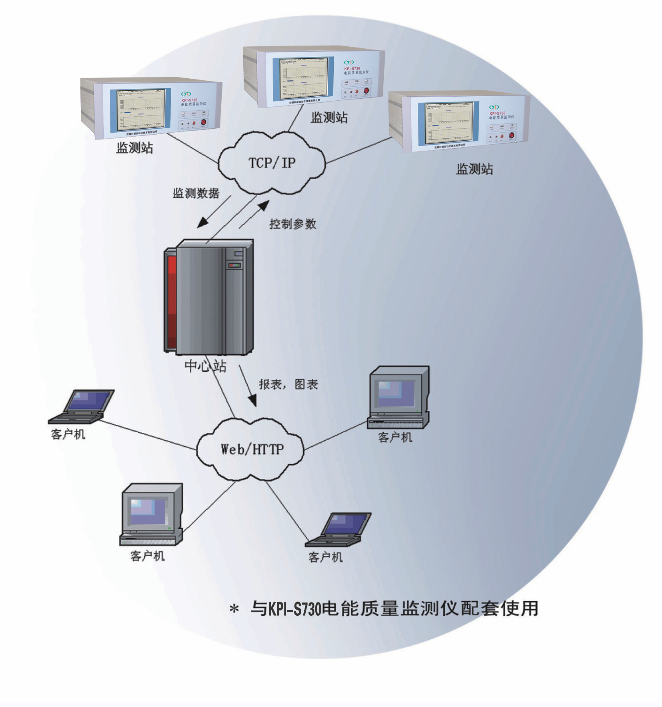

KPI-Center电能质量监测管理系统与KP1-S730电能质量监测仪配套使用,构成电能质量监测网。该系统根据国家颁布的六个有关电能质量的国家标准而研发的。监测站用于对预处理后的信号进行高速数据采集,并同时进行分析处理,得到电网频率、电压偏差、电压波动与闪变、电压电流的基波及2~50次谐波的幅值、相位、电压骤升、电压骤降等参数。并通过Ethernet网口与系统分析软件相连,对其存盘的数据进行调用、存储、打印及分析。该系统可方便、快捷地得出用户所需要的测试报表、统计报表、趋势图、波形图、故障报表、系统日志等。

◆设置功能

1、存储时间间隔可设定3S的倍数;

2、分析周波数可设置1-16个周波;

3、电能质量各指标的触发阀值可任意设定;

4、可设置波形记录的前后点数;

5、统计时间间隔可任意设置。



◆监测分析功能

系统可监测分析以下参数

1、电网频率;

2、电压、电流有效值;

3、电压、电流2-50次谐波的幅值、相位、畸变率;

4、电压偏差;

5、三相不平衡度;

6、电压、电流的负序分量;

7、电压闪变与波动;

8、电压骤升、电压骤降。



◆记录事件数据

系统在以下情形将根据设定值记录事件数据:

1、超标录波记录波形数据文件;


2、超过电压骤升,骤降限值记录浪踊数据文件;

3、记录日志文件,方便查看监测站状态。



◆负载测试功能

1、电网单相有功、无功、视在功率及功率因数;

2、电网有功、无功、视在功率及功率因数。



◆数据管理功能

1、对所记录的波形数据进行存储;

2、电能质量各参数的存储、回放;

3、以上数据格式具备与OFFICE组件的兼容性,可以被其所调用。



◆图形与报表输出

1、电能质量各参数的变化趋势图形输出;

2、电压、电流有效值的时序曲线;

3、各种分析及统计结果报表输出。








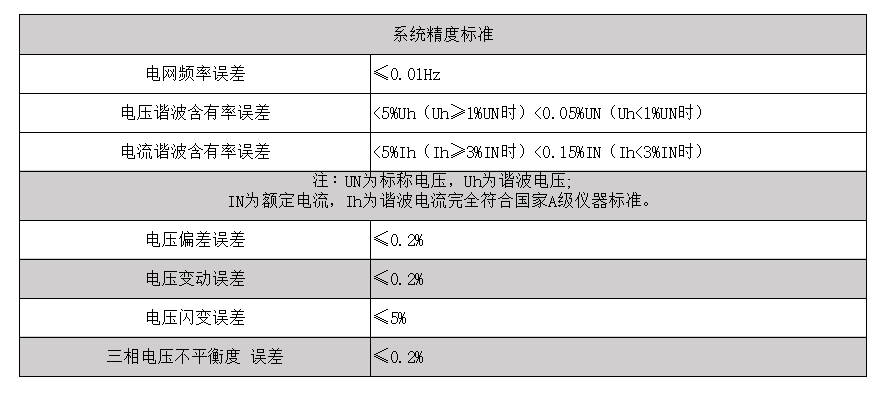

● 《GB/T 12325-2008 电能质量 供电电压偏差》

● 《GB/T 12326-2008 电能质量 电压波动与闪变》

● 《GB/T 14549-1993 电能质量 公用电网谐波》

● 《GB/T 15543-2008 电能质量 三相电压不平衡》

● 《GB/T 15945-2008 电能质量 电力系统频率偏差》

● 《GB/T 18481-2001 电能质量 暂时过电压和瞬态过电压》
