高压无功补偿装置
    发布时间: 2022-01-04 13:52

KPI系列高压无功补偿装置适用于频率为50Hz,额定电压等级为6kV、10kV、35kV的输配电系统中,用以补偿系统无功功率,提高功率因数,调整电网电压,降低线路损耗,改善供电质量,提高供配电设备的使用效率,容量可以从数百Kvar到数万Kvar。

KPI系列高压无功补偿装置适用于220KV及以下配网变电站的6KV、10KV、35KV母线的无功补偿,广泛应用于冶金、矿山、石油、化工、机械、建材、市政、轻工等行业。

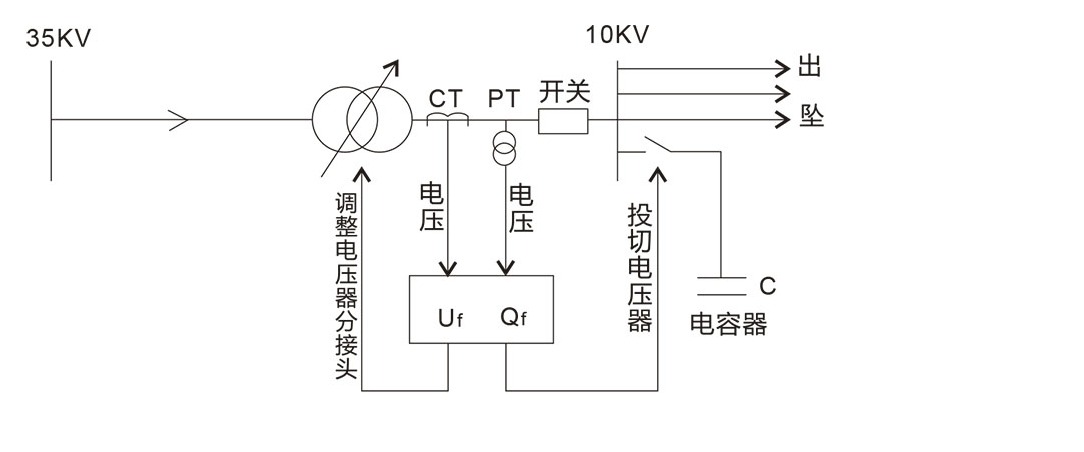

装置由隔离开关、真空接触器、电容器、串联电抗器、放电线圈、互感器、避雷器以及控制装置和测量保护装置组成,成套装置结构可分为柜式和框架式。电容器和串联电抗器支路分为若干组分别用真空接触器进行分组投切,用以补偿系统无功功率,提高功率因数。

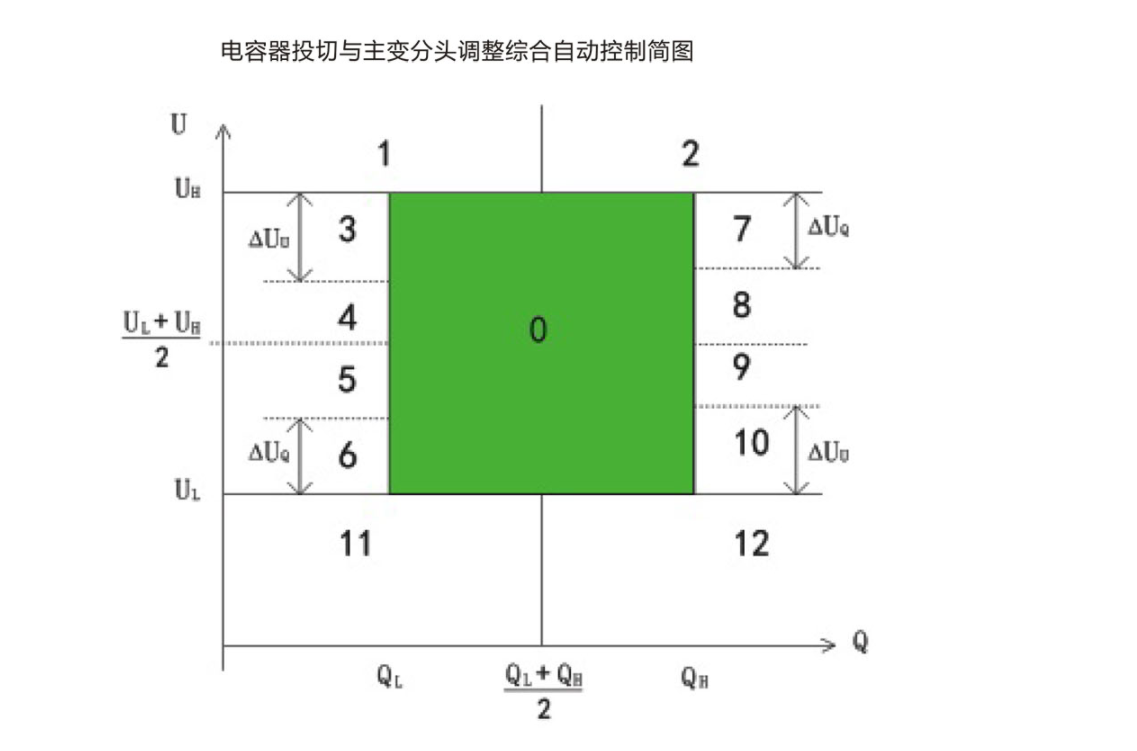

1、能够实现电压、无功综合自动控制或单独自动控制功能。

2、能够自动判断变电站的各种运行方式。

3、调压功能:可通过BCD码或一一对应方式显示调压档位信息,具有同步调整和防滑挡功能。

4、按照系统谐波含量或客户要求配置适当电抗率的串联电抗器,以抑制合闸涌流,抑制谐波对电容器运行的影响。

5、保护功能:配置电容器组专用微机保护单元,能够实现过压、低电压、两段过流、零序电压、差电流等保护。

6、自动放电:每组均配置放电线圈,保证在电容器断电5S内将电容器组的剩余电压降至50V以下。

7、记录功能:可分别记录50条运行记录和事故信息。

8、统计功能:可统计调压分接头和电容器组开关的动作次数。

9、报警功能:具有PT断线、过电压、低电压、主变过流、变压器本体和有载调压开关轻瓦斯报警保护功能。

10、通讯功能:具有RS232、485、422通信接口实现与中央监测站的通信,实现“四遥”功能。

11、具有“软件电子狗”和“硬件电路故障保护电路”,抗干扰能力强。

12、有柜式、框架式、集合式三种安装形式。
